Hoe modelleer je snel en nauwkeurig HSB-wanden in Revit?
Een traditionele wandopbouw in Revit is vaak niet voldoende wanneer je op elementniveau wilt modelleren.
Binnen houtskeletbouw draait alles om precisie: stijlen, regels en sparingen moeten exact kloppen voor de productie. Hoewel dit in Revit mogelijk is, is er geen vaste functie voor gecreëerd en krijgen wij regelmatig dezelfde vraag:
Hoe modelleer je HSB-wanden in Revit op een makkelijke, snelle én nauwkeurige manier, zonder plugins?
Voor deze vraag hebben wij een gestructureerde werkwijze ontwikkeld en vastgelegd in de Whitepaper HSB-wand in Revit.

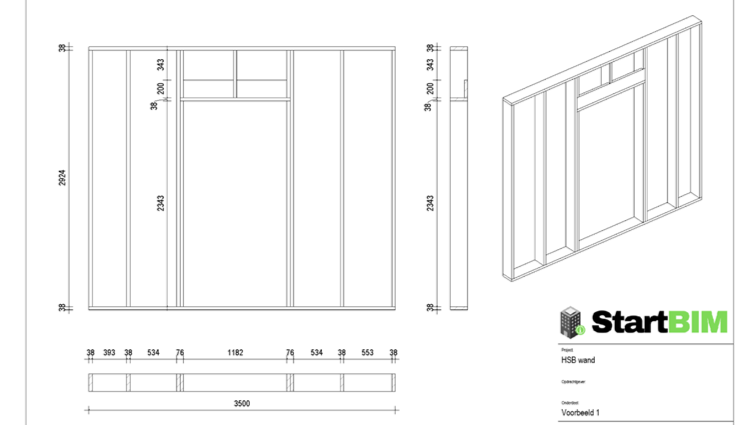

Hieronder is een voorbeeld van een HSB-werktekening, gemaakt volgens deze werkwijze:
Curtain wall

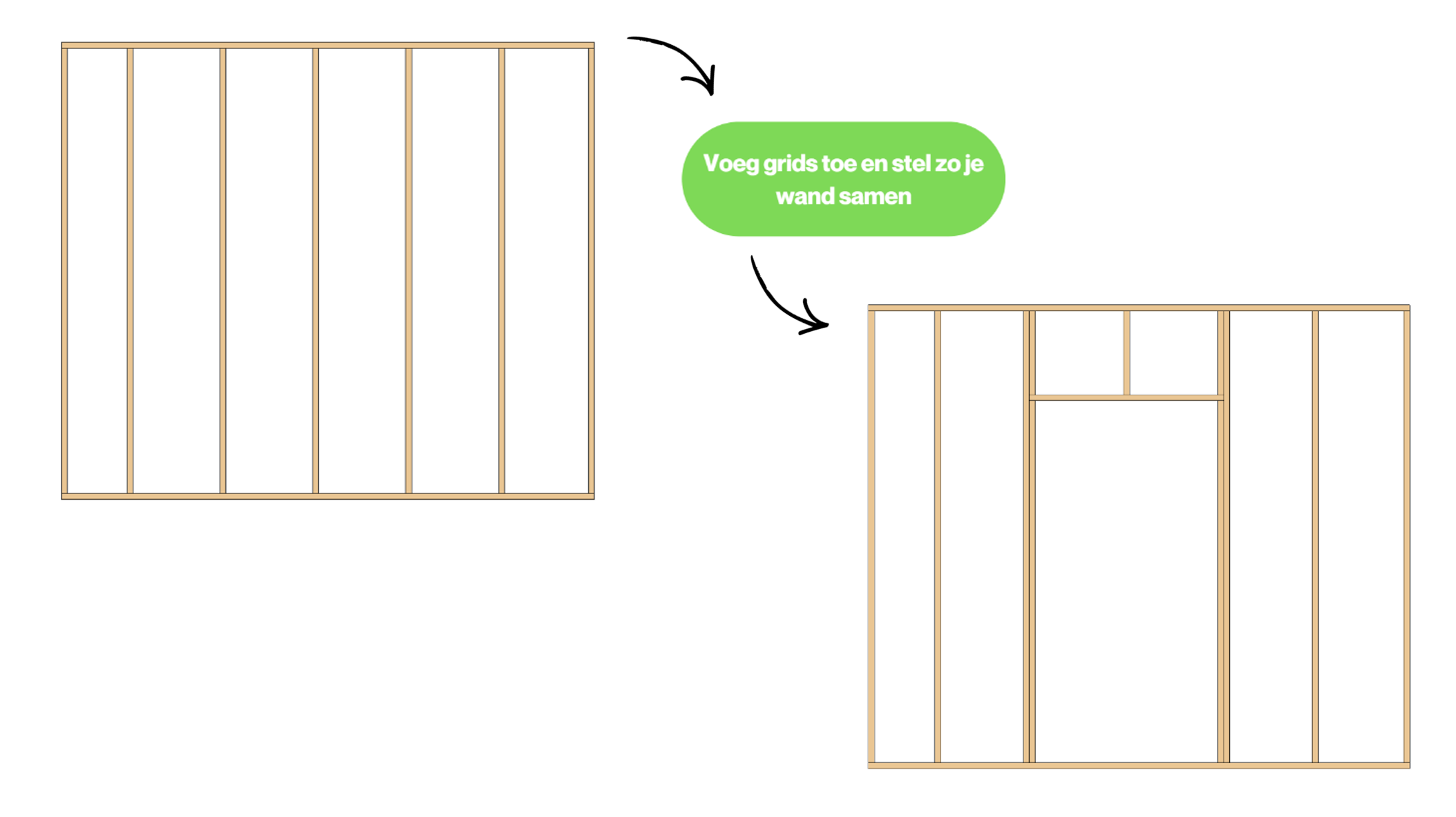

In het Nederlands ook wel vliesgevel, dit houd in dat deze functie in Revit niet perse gemaakt is voor het uitwerken van houtskelet wanden. Echter heeft een vliesgevel vergelijkbare onderdelen met een houten regelwerk. Een curtain wall is namelijk opgebouwd uit de dorpels, stijlen en panelen. Doordat deze opbouw in theorie hetzelfde is als een houtenwand kan er met een juiste workflow ook prima een houtenskelet wand worden uitgewerkt.
Structural framing

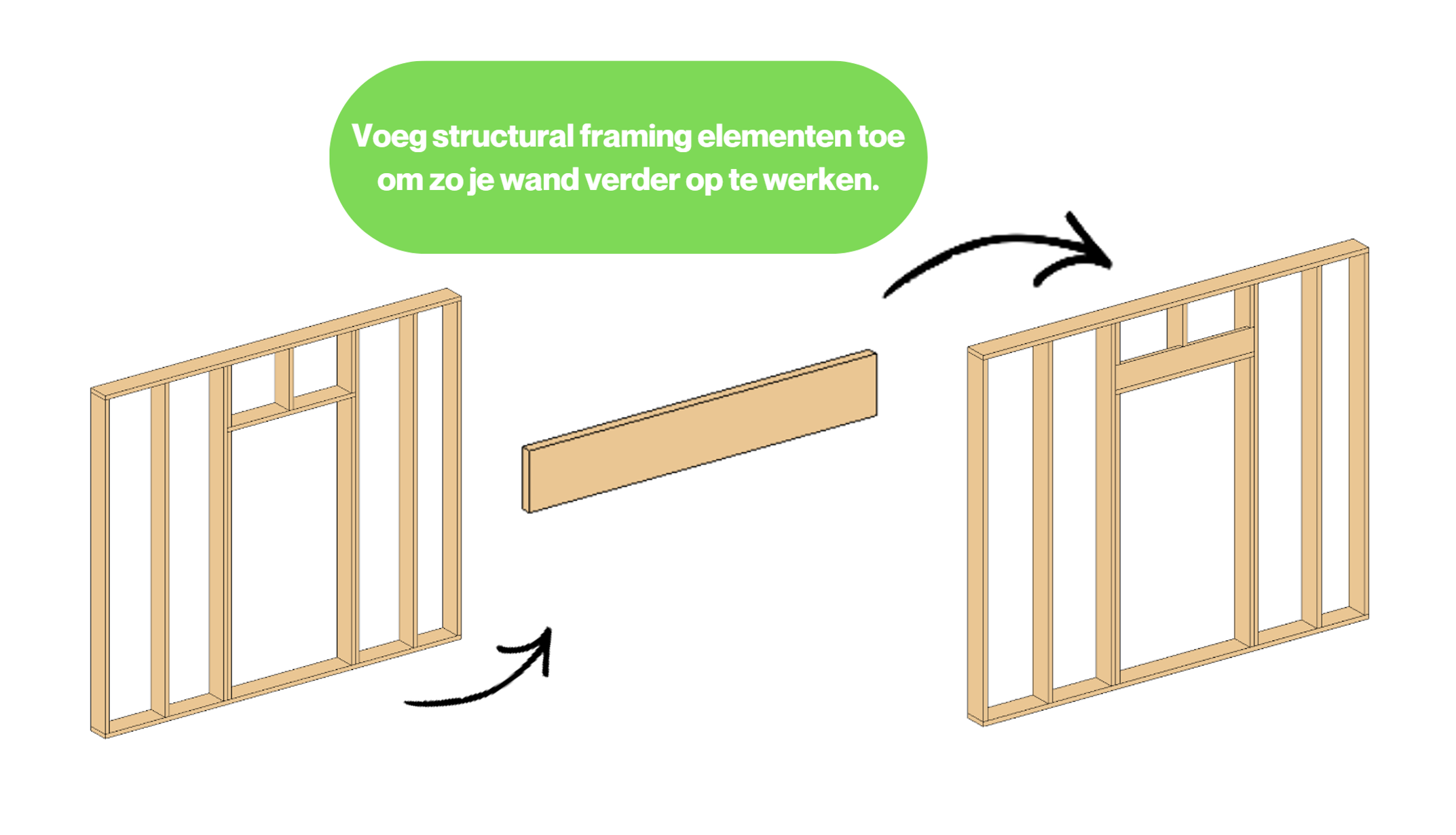

Omdat een curtain wall officieel niet gemaakt is voor het uitwerken van een hsb wand kunnen we niet alles met enkel een curtain wall tekenen. Op het moment dat we een wand verder moeten opwerken met bijvoorbeeld lateien gebruiken we hiervoor structural framing elementen. Deze elementen hebben meer ontwerp vrijheid binnen Revit dus door deze twee onderdelen te combineren zijn de mogelijkheden binnen Revit erg groot.
